| Lugar de origen: | Chengdu, China |
|---|---|
| Nombre de la marca: | FHDT |
| Certificación: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Número de modelo: | Cat.7A S-FTP |
| Cantidad de orden mínima: | 500 tambores |
| Precio: | Negotiable |
| Detalles de empaquetado: | Tambor neutral, 305m/drum |
| Tiempo de entrega: | 3-4 semanas |
| Condiciones de pago: | Generalmente T/T, otros términos negociables |
| Capacidad de la fuente: | 3-4 semanas para la producción en masa |
| Nombre de producto: | Cable de Ethernet de S-FTP Cat.7A | Número de conductores: | 8 |
|---|---|---|---|
| Tipo: | Cat.7A S-FTP | Uso: | Sistema de la telecomunicación/de cableado |
| Color: | Modificado para requisitos particulares | Material de la chaqueta: | PVC&LSZH |
| Material conductor: | Alambre de cobre sin oxígeno | Estructura: | par trenzado 4P |
| Conductor: | AWG 22 | Cantidad: | 305m/drum |
| Alta luz: | IEC 61156-5 del cable de Ethernet de Cat7A,Ethernet cat7a del OEM S-FTP,Ethernet cat7a del PVC LSZH |
||
El OEM S-FTP 4 empareja el cable de Ethernet cruzado bajo del índice Cat.7A de la charla
Descripción
Cat.7A S - el cable LAN bajo del índice de la interferencia del FTP se construye con un conductor de alta calidad del cobre sin oxígeno 22AWG para la frecuencia óptima de la transmisión hasta 1000MHz. El índice de la interferencia entre cada par ha sido aumentado en ningún menos que 10dB, y este cable puede pasar la prueba y los 90m del canal del 100m prueba del enlace permanente, conforme a los estándares de IEEE802.3an, de ISO/IEC 11801-2008, de ANSI/TIA-568C.2-2009, así como de la UL del CPR. Este producto es apoyado por una garantía de 25 años, y se puede modificar para requisitos particulares como producto del OEM o del ODM.
Especificaciones:
| Estándar de la prueba | IEC 61156-5 | ||||||||||||||||||

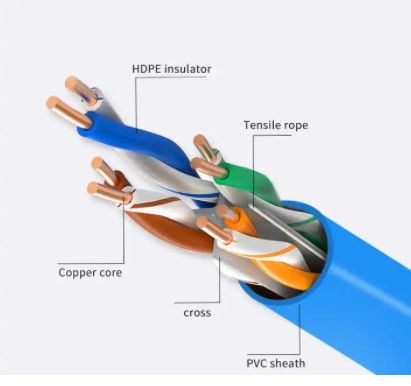

| Construcción | |||||||||||||||||||
| Conductor | Material | Cobre desnudo sólido | | ||||||||||||||||
| Diámetro (milímetros) | 0,63±0.01 | ||||||||||||||||||
| Aislamiento | Material | Piel-espuma-piel PE | |||||||||||||||||
| Diámetro (milímetros) | 1,49±0.05 | ||||||||||||||||||
| Color de la base | 1.white-blue/blue | 2.white-orange/orange | |||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | ||||||||||||||||||
| Golpecito del poliéster | No | Papel de aluminio | Sí | ||||||||||||||||
| Cordón del rasgón | 210D*3 | Drene el alambre | No | ||||||||||||||||
| Trenza | Sí | Cobertura | el ≥30% | ||||||||||||||||
| Envoltura | Material | PVC | |||||||||||||||||
| Grueso (milímetros) | 0.6±0.1 | ||||||||||||||||||
| Diámetro (milímetros) | 8.2±0.5 | ||||||||||||||||||
| Color | Gris | ||||||||||||||||||
| Impresión superficial | Alto de la letra | 3,0 ± 0.5m m | |||||||||||||||||
| Color | Negro | ||||||||||||||||||
| Imprima el error y el espacio | ≤± 0,5%, el 1m | ||||||||||||||||||
| Paquete: Tambor | Longitud del paquete: los 305m | ||||||||||||||||||
| Dimensiones de la caja (milímetros) | 400*200*320 | ||||||||||||||||||
| Propiedades eléctricas | |||||||||||||||||||
| Conductor Resistance (20℃) | ≤9.5 Ω/el 100m | ||||||||||||||||||
| Desequilibrio de la resistencia eléctrica (20℃) | el ≤2.0% | ||||||||||||||||||
| Resistencia de aislamiento | >5000 MΩ·kilómetro | ||||||||||||||||||
| Pares para moler desequilibrio de capacitancia (0,8 kilociclos o 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Capacitancia mutua de un par | ≤5.6nF/100m | ||||||||||||||||||
| Propiedades de la transmisión (prueba de la platija) | |||||||||||||||||||
Feq | Zc | IL | RL | DESPUÉS | PICOSEGUNDO DESPUÉS | ELFEXT | PICOSEGUNDO ELFEXT | ||||||||||||
| Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||||||
| 4,00 | 100±15Ω | 3,7 | 23,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||||||
| 8,00 | 5,2 | 24,5 | 78,0 | 75,0 | 77,2 | 74,2 | |||||||||||||
| 10,00 | 5,8 | 25,0 | 78,0 | 75,0 | 75,3 | 72,3 | |||||||||||||
| 16,00 | 7,3 | 25,0 | 78,0 | 75,0 | 71,2 | 68,2 | |||||||||||||
| 20,00 | 8,2 | 25,0 | 78,0 | 75,0 | 69,3 | 66,3 | |||||||||||||
| 25,00 | 9,2 | 24,3 | 78,0 | 75,0 | 67,3 | 64,3 | |||||||||||||
| 31,25 | 10,3 | 23,6 | 78,0 | 75,0 | 65,4 | 62,4 | |||||||||||||
| 62,50 | 14,6 | 21,5 | 78,0 | 75,0 | 59,4 | 56,4 | |||||||||||||
| 100,00 | 18,5 | 20,1 | 75,4 | 72,4 | 55,3 | 52,3 | |||||||||||||
| 200,00 | 100±18Ω | 26,5 | 18,0 | 70,9 | 67,9 | 49,3 | 46,3 | ||||||||||||
| 250,00 | 29,7 | 17,3 | 69,4 | 66,4 | 47,3 | 44,3 | |||||||||||||
| 300,00 | 100±25Ω | 32,7 | 17,3 | 68,2 | 65,2 | 45,8 | 42,8 | ||||||||||||
| 400,00 | 38,0 | 17,3 | 66,4 | 63,4 | 43,3 | 40,3 | |||||||||||||
| 500,00 | 42,8 | 17,3 | 64,9 | 61,9 | 41,3 | 38,3 | |||||||||||||
| 600,00 | 47,1 | 17,3 | 63,7 | 60,7 | 39,7 | 36,7 | |||||||||||||
| 1000 | 100±35Ω | 61,9 | 15,1 | 60,4 | 57,4 | 35,3 | 32,3 | ||||||||||||
| Temperatura del ambiente | |||||||||||||||||||
| Tienda | -10~+50℃ | Instalación | -5~+40 | Trabajo | -20 ~ +60 | ||||||||||||||
| Observación | |||||||||||||||||||
a) Asegure la prueba y el paso los 90m del canal del paso el 100m prueba del enlace permanente. | |||||||||||||||||||
Usos:
Ampliamente utilizado para telegrafiar entre el mercado de la telecomunicación de las zonas de trabajo y el marco de distribución del armario cruzado de la conexión en la construcción del SISTEMA de CABLEADO GENÉRICO, y el cableado entre el mercado de la telecomunicación del usuario y el marco de distribución en sistema de cableado residencial.
FAQ
Cat.7A S-FTP Lan Cable
Q1. ¿Puedo tener un pedido de la muestra para el cable?
: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas son aceptables.
Q2. ¿Qué sobre el plazo de ejecución?
: 1 semana para la muestra que se prepara, 3-4 semanas para la producción en masa.
Q3. ¿Usted tiene límite de MOQ para el pedido de Lan Cable?
: MOQ bajo, 1pc para la comprobación de la muestra está disponible. 200 cajas (305m/box) para la producción en masa
Q5. ¿Cómo proceder un pedido para Lan Cable?
: En primer lugar conozcamos sus requisitos o uso.
En segundo lugar citamos según sus requisitos o nuestras sugerencias.
En tercer lugar el cliente confirma las muestras y los lugares depositan para la orden formal.
En cuarto lugar proporcionamos el detalle de empaquetado y lo confirmamos con el cliente.
Entonces arreglamos la producción.
Q6. ¿Es ACEPTABLE imprimir mi logotipo en producto del cable de Lan?
: Sí. Infórmenos por favor formalmente antes de nuestra producción.
Q7: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos 25 años de garantía a nuestros productos.
