Cable coaxial de pequeñas pérdidas del RF de 50 ohmios 7/8 pulgada HCTAY-50-23

Informacion basica
Lugar de origen: China, Chengdu
Nombre de la marca: FHDT
Certificación: ISO,RoHs, ETL, UL, CPR
Número de modelo: ″ De pequeñas pérdidas HCTAY-50-23 de la chaqueta estándar 7/8
Cantidad de orden mínima: 5 kilómetros
Precio: Negotiable
Detalles de empaquetado: Tambor neutral, 500m/drum. Adaptable
Tiempo de entrega: 3-4 semanas para la producción en masa
Condiciones de pago: Generalmente T/T, otros términos negociables
Información detallada
Uso: Sistema de la telecomunicación/de cableado, estación base conductor interior: Cobre-tubo liso
Conductor exterior: Cobre-tubo acanalado Aislamiento: 3 capas de aislamiento
Color: Negro Material de la chaqueta: PE
Embalaje: Tambor neutral Cantidad: 500m/Drum
Alta luz:

Cable coaxial del RF de 50 ohmios 7/8 pulgada

,

Cable coaxial HCTAY-50-23 del RF

,

Cable coaxial de pequeñas pérdidas de 50 ohmios 7/8 pulgada


Descripción de producto

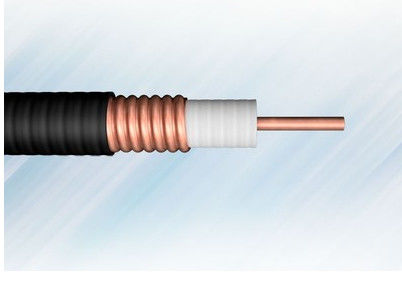

Cable coaxial de pequeñas pérdidas flexible de 50Ohm RF 7/8 pulgada (7/8" de pequeñas pérdidas ″ del cable coaxial) HCTAY-50-23



Detalle rápido:

  • De poca atenuación
  • VSWR bajo,
  • Alta extensión
  • Grado de poder más elevado
  • Funcionamiento medioambiental excelente
  • Funcionamiento mecánico excelente
  • Cable modificado para requisitos particulares



Descripción:

Un alimentador es un canal de transmisión para las ondas electromagnéticas, cuya función es transmitir energía de alta frecuencia. El cable de alimentación puede transmitir con eficacia la señal recibida por la antena, con la pequeña distorsión, la capacidad antiinterferente de pequeñas pérdidas, fuerte, y un buen partido de la impedancia entre la línea de la alimentación y la antena, y entre la entrada de señal del receptor. En proyectos grandes, el cable coaxial es un cable esencial, una conexión simple, y un porcentaje de averías bajo después de instalación. Acepte el arreglo para requisitos particulares del OEM o del ODM.



Especificaciones:

Construcción

Conductor interno
Cobre-tubo liso
Diámetro (milímetros) 9.45±0.15
Aislamiento
3 capas de aislamiento
Diámetro (milímetros) 22.40±0.50
Conductor externo
Cobre-tubo acanalado
Diámetro sobre el cobre
Conductor externo (milímetros) 25.40±0.30
Chaqueta
Color de la chaqueta Negro
Grueso (milímetros) 1.20±0.20
Diámetro (milímetros) 27.80±0.30

Datos de la ingeniería

Radio de doblez mínimo (milímetros)
Solo doblez 150
Doblez múltiple 275
Gama de temperaturas (℃)
Chaqueta estándar -40~+70
Chaqueta ignífuga -25~+70


Funcionamiento eléctrico

Impedancia (Ω) 50±2
Capacitancia (pF/m) 75±2
Velocidad (%) 88
Avería de DC, voltios (V) ≥6000
Protegiendo la eficacia (DB) >>120
Atajo Frequenc (gigahertz) 5,0
Atenuación (dB/100m) y poder medio (kilovatios)
Frecuencia Atenuación Media
Poder
150 megaciclos 1,43 6,05
450 megaciclos 2,56 3,39
800 megaciclos 3,51 2,48
900 megaciclos 3,75 2,32
1800 megaciclos 5,54 1,53
2000 megaciclos 5,89 1,48
2400 megaciclos 6,59 1,31
3000 megaciclos 7,45 1,22
3500 megaciclos 8,24 1,17
4000 megaciclos 8,98 1,02
5000 megaciclos 10,31 0,87
VSWR
820MHz~960MHz 1,10
1700MHz~2200MHz 1,13
2200MHz~2700MHz 1,15
3300MHz~3600MHz 1,20
4400MHz~5000MHz 1,20



Condiciones estándar:

Para la atenuación: VSWR 1,0, temperatura 20℃ del cable

Para el poder medio: VSWR 1,0, temperatura ambiente 40℃

Cargamento solar interno de la temperatura 100℃.No del conductor.

El valor máximo de VSWR y de la atenuación será 105% del valor nominal.







Usos:

Se utiliza generalmente en estaciones base inalámbricas de la comunicación.
