| Lugar de origen: | China, Chengdu |
|---|---|
| Nombre de la marca: | FHDT |
| Certificación: | ISO,RoHs, ETL, UL, CPR |
| Número de modelo: | ″ Estándar HCTAY-50-22 de la chaqueta 7/8 |
| Cantidad de orden mínima: | 10 kilómetros |
| Precio: | Negotiable |
| Detalles de empaquetado: | Tambor neutral, 500m/drum. Adaptable |
| Tiempo de entrega: | 3-4 semanas para la producción en masa |
| Condiciones de pago: | Generalmente T/T, otros términos negociables |
| uso: | Sistema de la telecomunicación/de cableado, estación base | conductor interior: | Cobre-tubo liso |
|---|---|---|---|
| Conductor exterior: | Cobre-tubo acanalado | Aislamiento: | 3 capas de aislamiento |
| Color: | Modificado para requisitos particulares | Material de la chaqueta: | Chaqueta PE |
| Embalaje: | Tambor neutral | Cantidad: | 500m/Drum |
| Alta luz: | 7/8 cable coaxil flexible de 50 ohmios del ″,ODM flexible del OEM del cable coaxil de 50 ohmios,7/8 OEM flexible del cable coaxial del ″ |
||

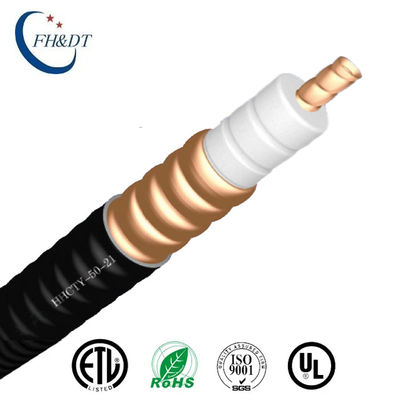

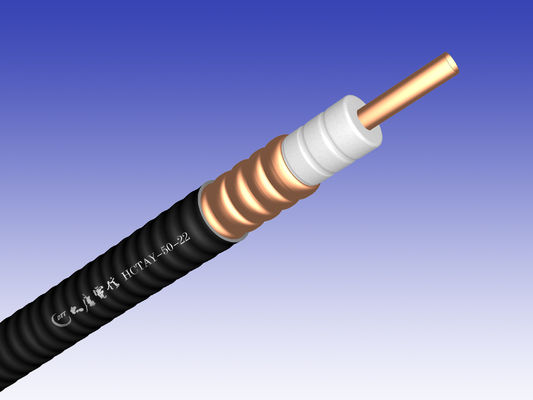

50Ohm flexible acanaló el cable externo de Feeder del conductor del Cobre-tubo 7/8 pulgada (7/8 ″) HCTAY-50-22
Detalle rápido:
Descripción:
Un alimentador es un canal de transmisión para las ondas electromagnéticas, cuya función es transmitir energía de alta frecuencia. El cable de alimentación puede transmitir con eficacia la señal recibida por la antena, con la pequeña distorsión, la capacidad antiinterferente de pequeñas pérdidas, fuerte, y un buen partido de la impedancia entre la línea de la alimentación y la antena, y entre la entrada de señal del receptor. En proyectos grandes, el cable coaxial es un cable esencial, una conexión simple, y un porcentaje de averías bajo después de instalación. Acepte el arreglo para requisitos particulares del OEM o del ODM.
Especificaciones:
| Conductor interno | |
| Cobre-tubo liso | |
| Diámetro (milímetros) | 9.00±0.10 |
| Aislamiento | |
| 3 capas de aislamiento | |
| Diámetro (milímetros) | 22.40±0.40 |
| Conductor externo | |
| Cobre-tubo acanalado | |
| Conductor externo (milímetros) | 24.90±0.30 |
| Chaqueta | |
| Grueso (milímetros) | 1.3±0.2 |
| Diámetro (milímetros) | 27.5±0.3 |
| Solo doblez | 120 |
| Doblez múltiple | 250 |
| Número mínimo de curvas | 15 |
| Gama de temperaturas (℃) | |
| Chaqueta estándar | -40~+70 |
| Chaqueta ignífuga | -25~+70 |
| Impedancia (Ω) | 50±1 | ||
| Capacitancia (pF/m) | 75±2 | ||
| Velocidad (%) | 89 | ||
| Avería de DC, voltios (V) | ≥6000 | ||
| Protegiendo la eficacia (DB) | >>120 | ||
| Atajo Frequenc (gigahertz) | 6,0 | ||
| Atenuación (dB/100m) y poder medio (kilovatios) | |||
| Frecuencia | Atenuación | Media | |
| Poder | |||
| 150 megaciclos | 1,47 | 7,20 | |
| 450 megaciclos | 2,64 | 3,88 | |
| 800 megaciclos | 3,62 | 2,83 | |
| 900 megaciclos | 3,87 | 2,65 | |
| 1800 megaciclos | 5,73 | 1,79 | |
| 2000 megaciclos | 6,09 | 1,68 | |
| 2500 megaciclos | 6,94 | 1,50 | |
| 3000 megaciclos | 7,74 | 1,35 | |
| 3500 megaciclos | 8,55 | 1,25 | |
| 4000 megaciclos | 9,28 | 1,18 | |
| 5000 megaciclos | 10,65 | 1,03 | |
| VSWR | |||
| 820MHz~960MHz | 1,10 | ||
| 1700MHz~1900MHz | 1,10 | ||
| 2100MHz~2200MHz | 1,13 | ||
| 3300MHz~3600MHz | 1,20 | ||
| 4400MHz~5000MHz | 1,20 | ||
Condiciones estándar:
Para la atenuación: VSWR 1,0, temperatura 20℃ del cable
Para el poder medio: VSWR 1,0, temperatura ambiente 40℃
Cargamento solar interno de la temperatura 100℃.No del conductor.
El valor máximo de VSWR y de la atenuación será 105% del valor nominal.
Usos:
Se utiliza generalmente en estaciones base inalámbricas de la comunicación.
