| Lugar de origen: | China, Chengdu |
|---|---|
| Nombre de la marca: | FHDT |
| Certificación: | ISO,RoHs, ETL, UL, CPR |
| Número de modelo: | ″ HCAAYZ-50-12 retardatario del 1/2 |
| Cantidad de orden mínima: | 10 kilómetros |
| Precio: | Negotiable |
| Detalles de empaquetado: | Tambor o cartón neutral, 500m/drum o 200m/carton. Adaptable |
| Tiempo de entrega: | 3-4 semanas para la producción en masa |
| Condiciones de pago: | Generalmente T/T, otros términos negociables |
| Uso: | Sistema de la telecomunicación/de cableado, estación base | conductor interior: | Aluminio revestido de cobre |
|---|---|---|---|
| Conductor exterior: | Tubo de cobre acanalado anular | Aislamiento: | 3 capas de aislamiento |
| Color: | Modificado para requisitos particulares | Material de la chaqueta: | LSZH |
| Embalaje: | Tambor neutral/cartón neutral | Cantidad: | 500m/Drum o 200m/Carton |
| Alta luz: | cable retardatario del RF del ″ del 1/2 50 ohmios,cable coaxial de pequeñas pérdidas flexible del retardador del ″ del 1/2,cable coaxial de pequeñas pérdidas flexible HCAAYZ-50-12 |
||

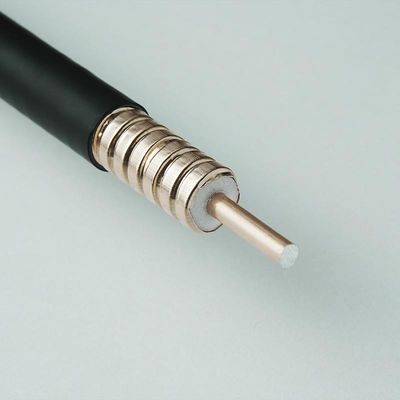

Pulgada ignífuga del cable el 1/2 del RF del cobre flexible 50Ohm (retardador) del ″ del 1/2 HCAAYZ-50-12
Detalle rápido:
Descripción:
El cable coaxial de la radiofrecuencia flexible también se llama cable de alimentación Flexible RF o cable de alimentación. alimentadores del 1/2 los “son cables típicamente portador-específicos con pérdidas muy bajas y apoyan conexiones de larga distancia. En proyectos grandes, el cable coaxial de un 1/2” es un cable esencial, una conexión simple, y un porcentaje de averías bajo después de instalación. Acepte el arreglo para requisitos particulares del OEM o del ODM
Especificaciones:
| Conductor interno | |
| Cobre-tubo liso | |
| Diámetro (milímetros) | 4.80±0.10 |
| Aislamiento | |
| 3 capas de aislamiento | |
| Diámetro (milímetros) | 12.0±0.2 |
| Conductor externo | |
| Cobre-tubo acanalado | |
| Diámetro sobre el cobre | |
| Conductor externo (milímetros) | 13.80±0.25 |
| Chaqueta | |
| Grueso (milímetros) | 1.0±0.2 |
| Diámetro (milímetros) | 15.8±0.2 |
| Radio de doblez mínimo (milímetros) | |
| Solo doblez | 70 |
| Doblez múltiple | 125 |
| Número mínimo de curvas | 15 |
| Gama de temperaturas (℃) | |
| Chaqueta estándar | -40~+70 |
| Chaqueta ignífuga | -25~+70 |
| Impedancia (Ω) | 50±1 | |
| Capacitancia (pF/m) | 75.8±2 | |
| Velocidad (%) | 88 | |
| Avería de DC, voltios (V) | ≥4000 | |
| Protegiendo la eficacia (DB) | >>120 | |
| Atajo Frequenc (gigahertz) | 8,8 | |
| Atenuación (dB/100m) y poder medio (kilovatios) | ||
| Frecuencia | Atenuación | Media |
| Poder | ||
| 150 megaciclos | 2,67 | 3,17 |
| 450 megaciclos | 4,74 | 1,80 |
| 800 megaciclos | 6,45 | 1,33 |
| 900 megaciclos | 6,87 | 1,25 |
| 1800 megaciclos | 10,08 | 0,86 |
| 2000 megaciclos | 10,70 | 0,81 |
| 2500 megaciclos | 12,10 | 0,72 |
| 3000 megaciclos | 13,39 | 0,65 |
| 3500 megaciclos | 14,66 | 0,59 |
| 4000 megaciclos | 15,83 | 0,55 |
| 5000 megaciclos | 18,04 | 0,48 |
| VSWR | ||
| 820MHz~960MHz | 1,10 | |
| 1700MHz~2200MHz | 1,10 | |
| 2200MHz~2700MHz | 1,15 | |
| 3300MHz~3600MHz | 1,20 | |
| 4400MHz~5000MHz | 1,20 | |
Condiciones estándar:
Para la atenuación: VSWR 1,0, temperatura 20℃ del cable
Para el poder medio: VSWR 1,0, temperatura ambiente 40℃
Cargamento solar interno de la temperatura 100℃.No del conductor.
El valor máximo de VSWR y de la atenuación será 105% del valor nominal.
Condiciones estándar:
Para la atenuación: VSWR 1,0, temperatura 20℃ del cable
Para el poder medio: VSWR 1,0, temperatura ambiente 40℃
Cargamento solar interno de la temperatura 100℃.No del conductor.
El valor máximo de VSWR y de la atenuación será 105% del valor nominal.
Usos:
Se utiliza generalmente para el móvil, la telecomunicación, la cobertura de la señal del teléfono celular del contacto, y la cobertura de la señal del intercomunicador.
