| Nombre De La Marca: | FHDT |
| Número De Modelo: | Cable óptico trenzado del tubo flojo |
| Cuota De Producción: | 500 tambores |
| Precio: | negotiable |
| Detalles Del Embalaje: | No más que 4km/drum |
| Condiciones De Pago: | Generalmente T/T, otros términos negociables |

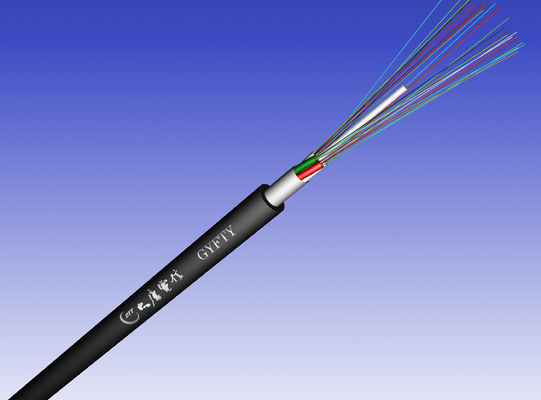

Cable-GYFTY óptico trenzado del tubo flojo

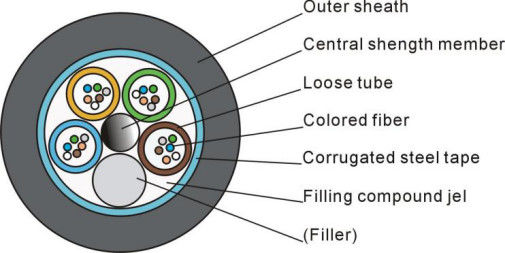

Las fibras ópticas se contienen en los tubos flojos que se hacen del plástico del alto-módulo y se llenan del compuesto de relleno del tubo. Los tubos (y los llenadores) se trenzan alrededor del miembro de fuerza central para formar una base del cable. La base es cubierta por el gel de relleno del compuesto. Finalmente, se saca una envoltura externa del PE.
Este producto se puede utilizar como líneas de transmisión al aire libre en red de la base (por ejemplo, largo trayecto y las líneas de la retransmisión entre los centros de telecomunicación locales). Puede también ser utilizado como líneas o alimentador al aire libre de la distribución en red del acceso.
Recomendado: Conducto, antena, surco
La fibra óptica del solo modo o la fibra óptica con varios modos de funcionamiento será seleccionada según las necesidades de usuarios
La estructura estándar del cable se muestra en la tabla siguiente, la otra estructura y la cuenta de la fibra está también disponible según requisitos de cliente.
| Artículo | Contenido | Observaciones del valor | |||||
| 6 | 12 | 24 | 48 | 96 | 144 | ||
| Tubo flojo | Material | PBT | |||||
| Número | 1 | 2 | 4 | 4 | 8 | 12 | |
| Diámetro externo (milímetros) | 2,1 | 2,1 | 2,1 | 2,5 | 2,5 | 2,5 | |
| Cuenta de la fibra por el tubo | Número | 6 | 6 | 6 | 12 | 12 | 12 |
| Llenador | Material | Polipropileno | |||||
| Número | 5 | 4 | 2 | 2 | - | - | |
| Miembro de fuerza central | Material | Plástico reforzado fibra (FRP) | |||||
| Diámetro (milímetros) | 2,3 | 2,3 | 2,3 | 2,6 | 2,8 | 3,3 | |
| Diámetro de la capa del PE (milímetros) | - | - | - | - | 4,2 | 7,4 | |
| Bloqueo del agua | Material | Gel de relleno compuesto | |||||
| Envoltura externa | Material | HDPE | |||||
| Color | Negro | ||||||
| Grueso (milímetros) | Nominal: 1,8 | ||||||
| Diámetro del cable (milímetro) aproximadamente. | 10,2 | 10,2 | 10,2 | 11,3 | 12,9 | 16,1 | |
| Número | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Color | Azul | O | GR | BR | Pizarra | Blanco | Rojo | Negro | YE | Violeta | Rosa | Aguamarina |
Nota: color de la fibra en cada tubo según ser la tabla antedicha.
| Artículo | Valor | |
| Funcionamiento extensible (N) | 1500 | |
| Agolpamiento (N/100mm) | 1000 | |
| Radio de doblez mínimo | Dinámico | 25 veces del diámetro del cable |
| Parásitos atmosféricos | 12,5 veces del diámetro del cable | |
| Temperatura de la operación: | -30℃~+70℃ | |
| Temperatura de la instalación | -40℃~+70℃ | |
| Temperatura de almacenamiento | -40℃~+70℃ | |
La longitud de entrega estándar de un cable es el 1000m.2000m.3000m o los 4000m con la tolerancia los 0~+20m. Si las peticiones especiales se hacen en el contrato, la longitud de cable suministrada debe ajustarse a ella.
|
|
