| Lugar de origen: | Chengdu, China |
|---|---|
| Nombre de la marca: | FHDT |
| Certificación: | IEC A1a.1 |

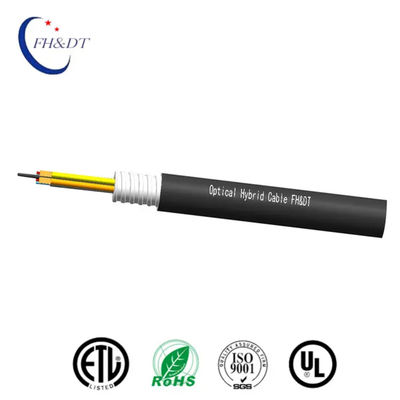

| Número de modelo: | Cables híbridos ópticos y eléctricos para la red del acceso |
| Cantidad de orden mínima: | 500 tambores |
| Precio: | Negotiable |
| Detalles de empaquetado: | No más que 4km/drum |
| Tiempo de entrega: | Depende de especificaciones y de demanda específicas |
| Condiciones de pago: | Generalmente T/T, otros términos negociables |
| Capacidad de la fuente: | Depende de especificaciones y de demanda específicas |
| tubo suelto: | Tubo flojo de PBT | Relleno: | Polipropileno |
|---|---|---|---|
| Miembro de fuerza: | Fosfatar el alambre de acero | Agua que bloquea el material: | Agua que bloquea el hilado/la cinta |
| Cuenta de la fibra por el tubo: | G.652D-12 | miembro de fuerza central: | FRP |
| Armadura: | El PE cubrió la cinta de acero acanalada | Temperatura de la operación: | -40℃~+60℃ |
| Temperatura de almacenamiento: | -40℃~+60℃ | ||
| Alta luz: | Cable de fribra óptica híbrido G.652D-12,Cable híbrido de la fibra del tubo flojo de PBT,Cable híbrido de la fibra G.652D-12 |
||
●Control de proceso exacto asegurando buenos funcionamientos mecánicos y de la temperatura.
●Diseño híbrido óptico y eléctrico, solucionando el problema de la transmisión de la fuente y de la señal de alimentación y proporcionando la supervisión y el mantenimiento centralizados del poder para el equipo.
●Mejorando la manejabilidad del poder y de reducir la coordinación y el mantenimiento de la fuente de alimentación.
●Reducción de costes de la adquisición y ahorro de costes de construcción.
●Principalmente conectaban BBU y RRU en el sistema de abastecimiento remoto del poder de DC para la estación base distribuida.
●Aplicable para canalizar e instalaciones aéreas.
| Cualidades de la fibra | |||
| Cualidad | Detalle | Valor | Unidad |
| Diámetro de campo de modo | Longitud de onda | 1310 | nanómetro |
| Gama de valores nominales | 8.6-9.2 | μm | |
| Tolerancia | ± 0,4 | μm | |
| Diámetro del revestimiento | Nominal | 125,0 | μm |
| Tolerancia | ± 0,7 | μm | |
| Error de la concentricidad de la base | Máximo | 0,6 | μm |
| Noncircularity del revestimiento | Máximo | 1,0 | % |
| Longitud de onda de atajo del cable | Máximo | 1260 | nanómetro |
| Pérdida del Macrobending | Radio | 30 | milímetro |
| Número de vueltas | 100 | ||
| Máximo en 1625 nanómetro | 0,1 | DB | |
| Tensión de prueba | Mínimo | 0,69 | GPa |
| Parámetro cromático de la dispersión | λ0min | 1300 | nanómetro |
| λ0max | 1324 | nanómetro | |
| S0max | 0,092 | picosegundo (nm2 × kilómetro) | |
| Cualidades del cable | |||
| Cualidad | Detalle | Valor | Unidad |
| Coeficiente de atenuación | Máximo en 1310 nanómetro | 0,38 | dB/km |
| Máximo en 1550 nanómetro | 0,25 | dB/km | |
| Máximo en 1625 nanómetro | 0,38 | dB/km | |
| Coeficiente de PMD | M | 20 | cables |
| Q | 0,01 | % | |
| PMDQ máximo | 0,20 | picosegundo | |
La estructura estándar de los GDTS telegrafía se muestra en la tabla siguiente, la otra estructura y la cuenta de la fibra está también disponible según requisitos de cliente.
| Artículo | Contenido | Valor | Observaciones | |
| 12 | 24 | |||
| Tubo flojo | Número | 1 | 2 | |
| Diámetro externo (milímetros) | 3,2 | 3,2 | PBT | |
| Llenador | Número | 1 | 0 | Polipropileno |
| Cuenta de la fibra por el tubo | G.652D | 12 | 12 | |
| Cable de alimentación | Tipo | 2.5mm2 | ||
| Conductor | Cobre | Clase 1: conductores sólidos | ||
| Número | 2 | |||
| Resistencia máxima de DC del solo conductor (20℃) (Ω/km) | 7,98 | |||
| Miembro de fuerza central | Material | FRP | ||
| Diámetro (milímetros) | 1,0 | |||
| Diámetro de la capa del PE (milímetros) | 1,6 | |||
| Agua que bloquea el material | Material | Agua que bloquea el hilado | ||
| Agua que bloquea la cinta | ||||
| Armadura | Material | El PE cubrió la cinta de acero acanalada | ||
| Envoltura externa | Material | MDPE | ||
| Color | Negro | |||
| Grueso (milímetros) | Nominal: 1,8 | |||
| Diámetro del cable (milímetro) aproximadamente. | 13,4 | |||
| Peso del cable (kg/km) aproximadamente. | 190 | |||
Mecánico principal y funcionamiento medioambiental
| Artículo | Valor |
| Funcionamiento extensible (N) | 1500 |
| Agolpamiento (N/100mm) | 1000 |
| Temperatura de la operación: | -40℃~+60℃ |
| Temperatura de la instalación | -15℃~+60℃ |
| Temperatura de almacenamiento | -40℃~+60℃ |
La longitud de entrega estándar de un cable es los 2000m o los 3000m con la tolerancia los 0~+20m. Si las peticiones especiales se hacen en el contrato, la longitud de cable suministrada debe ajustarse a ella.
