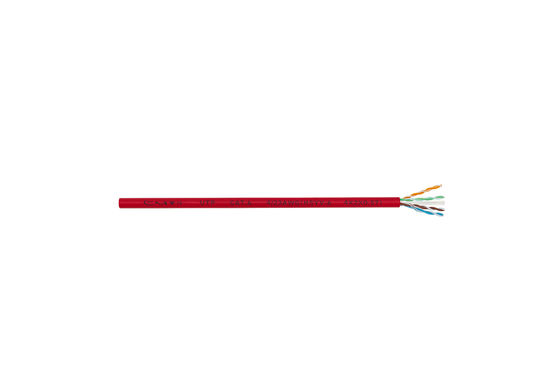

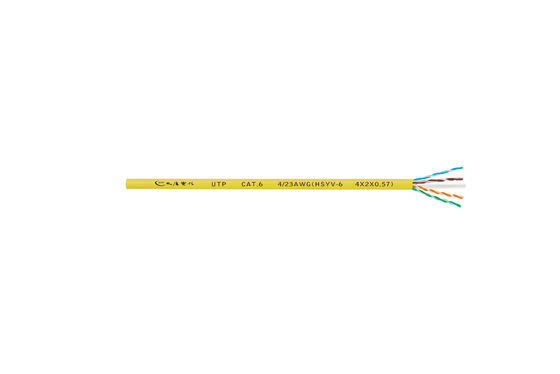

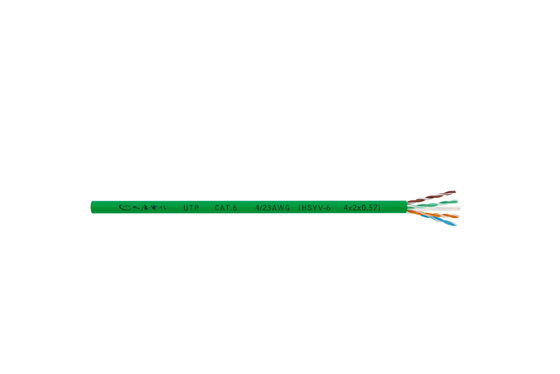

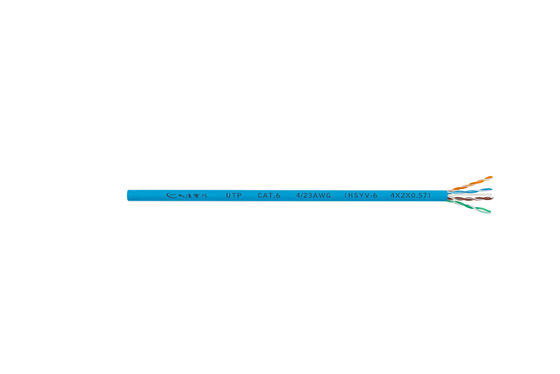

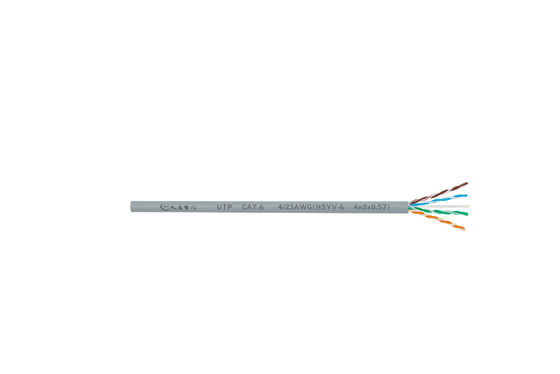

Cat.6 U-UTP 4 empareja el alto rendimiento Lan Cable

Detalle rápido:

• frecuencia de la transmisión 350MHz
• Conductor de alta calidad 24AWG o 23AWG
• Resistencia de fuego excelente
• paso de la prueba del canal del 100m
• paso de la prueba del enlace permanente de los 90m
• ISO/IEC 11801-2008 TIA/EIA-568B.2-2001
• CE, RoHS, CPR, UL obediente
• 25 años de garantía
• OEM u ODM disponible

Descripción:

El conductor adopta el alambre de cobre sin oxígeno de alta calidad 24AWG o 23AWG (99,99%). Conveniente para los usos de Gigabit Ethernet, la frecuencia más alta de la transmisión puede alcanzar 350MHz. El cable puede pasar la prueba o los 90m del canal del 100m prueba del enlace permanente. Encuéntrese completamente y superior a los estándares de ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, conforme a la UL del CPR. Acepte el arreglo para requisitos particulares del OEM o del ODM

Especificaciones:

Estándar de la prueba

ANSI/TIA-568-C.2, ISO/IEC 11801

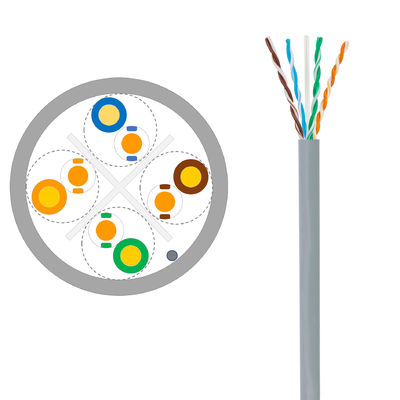

Construcción

Conductor

Material

Cobre desnudo sólido

Diámetro (milímetros)

24AWG

Aislamiento

Material

HDPE

Diámetro (milímetros)

0.92±0.05

Color de la base

1.white-blue/blue

2.white-orange/orange

3.white-green/green

4.white-brown/brown

Cordón del rasgón

210D*3 Drene el alambre No

Seperator

Sí

Envoltura

Material

PVC&LSZH

Grueso (milímetros)

0.6±0.1

Diámetro (milímetros)

5.6±0.5

Color

Blanco

Impresión superficial

Alto de la letra

3,0 ± 0.5m m

Color

Negro

Paquete: Carrete en caja

Longitud del paquete: los 305m

Imprima el error y el espacio

≤± 0,5%, el 1m

Dimensiones de la caja (milímetros)

405*230*405

Propiedades eléctricas

Conductor Resistance (20℃)

≤9.5 Ω/el 100m

Desequilibrio de la resistencia eléctrica (20℃)

el ≤2.0%

Resistencia de aislamiento

>5000 MΩ·kilómetro

Pares para moler desequilibrio de capacitancia (0,8 kilociclos o 1KHz)

≤160pF/100m

Propiedades de la transmisión

Feq Megaciclo

Zc

IL

RL

DESPUÉS

PICOSEGUNDO DESPUÉS

ELFEXT

PICOSEGUNDO ELFEXT

Ω

dB/100m

DB

dB/100m

dB/100m

dB/100m

dB/100m

1,0

100±15

≤2.0

≥20.0

≥74.3

≥72.3

≥67.8

≥64.8

4,0

≤3.8

≥23.0

≥65.3

≥63.3

≥55.8

≥52.8

8,0

≤5.3

≥24.5

≥60.8

≥58.8

≥49.7

≥46.7

10,0

≤6.0

≥25.0

≥59.3

≥57.3

≥47.8

≥44.8

16,0

≤7.6

≥25.0

≥56.2

≥54.2

≥43.7

≥40.7

20,0

≤8.5

≥25.0

≥54.8

≥52.8

≥41.8

≥38.8

25,0

≤9.5

≥24.3

≥53.3

≥51.3

≥39.8

≥36.8

31,25

≤10.7

≥23.6

≥51.9

≥49.9

≥37.9

≥34.9

62,5

≤15.4

≥21.5

≥47.4

≥45.4

≥31.9

≥28.9

100

≤19.8

≥20.1

≥44.3

≥42.3

≥27.8

≥24.8

200

≤29.0

≥18.0

≥39.8

≥37.8

≥21.8

≥18.8

250

≤32.8

≥17.3

≥38.3

≥36.3

≥19.8

≥16.8

Temperatura del ambiente

Tienda

-10~+50℃

Instalación

-5~+40

Trabajo

-20 ~ +60

Observación

a) El cable puede pasar la prueba o los 90m del canal del 100m prueba del enlace permanente. b) El diámetro externo del aislamiento, el diámetro externo de la envoltura y las dimensiones de empaquetado están para la referencia solamente.


Usos:

Ampliamente utilizado para telegrafiar entre el mercado de la telecomunicación de las zonas de trabajo y el marco de distribución del armario cruzado de la conexión en la construcción del SISTEMA de CABLEADO GENÉRICO, y el cableado entre el mercado de la telecomunicación del usuario y el marco de distribución en sistema de cableado residencial.

• Universidad nacional del edificio de enseñanza de Singapur

• Gobierno HDB de Singapur

• Cableado del metro de Chengdu


FAQ

Cat.6 U-UTP Lan Cable
Q1. ¿Puedo tener un pedido de la muestra para el cable?
: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas son aceptables.

Q2. ¿Qué sobre el plazo de ejecución?
: 1 semana para la muestra que se prepara, 3-4 semanas para la producción en masa.

Q3. ¿Usted tiene límite de MOQ para el pedido de Lan Cable?
: MOQ bajo, 1pc para la comprobación de la muestra está disponible. 200 cajas (305m/box) para la producción en masa

Q5. ¿Cómo proceder un pedido para Lan Cable?
: En primer lugar conozcamos sus requisitos o uso.
En segundo lugar citamos según sus requisitos o nuestras sugerencias.
En tercer lugar el cliente confirma las muestras y los lugares depositan para la orden formal.
En cuarto lugar proporcionamos el detalle de empaquetado y lo confirmamos con el cliente.
Entonces arreglamos la producción.

Q6. ¿Es ACEPTABLE imprimir mi logotipo en producto del cable de Lan?
: Sí. Infórmenos por favor formalmente antes de nuestra producción.

Q7: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos 25 años de garantía a nuestros productos.
